一、超声波干雾抑尘机理：

超声波干雾抑尘装置采用模块化设计技术，由干雾抑尘机、超声波喷雾器、空压机、储气罐、水气连接管线和自动控制线路组成。

超声波干雾抑尘机理是压缩空气和水按照水汽配比混合到超声波喷雾器，由压缩空气冲开水汽雾化喷头的弹簧后进行加速并将水吸入水汽雾化喷头的加速震荡室进行破碎，并利用加速气体将破碎后的水雾颗粒从喷嘴喷出。超声波喷嘴产生的1～10微米的水雾颗粒，使水雾颗粒与粉尘充分相互粘结、聚结增大，并在自身的重力作用下沉降，从而达到抑尘的目的。实验表明，只有当水雾和粉尘颗粒的大小接近时，粉尘颗粒在运动时与水雾颗粒相互碰撞粘结在一起的机率大，抑尘效果佳。超声波干雾抑尘设备的特点如下：

★雾粒直径小，只有1—10微米大小的水雾颗粒，在捕捉大小约5微米以下的可吸入浮尘方面具有极佳的效果；

★ 喷出的水雾的方向准确性很强，雾索速度快，能迅速捕捉、屏蔽、切断粉尘扩散；

★ 出雾量大，雾索长度大。而且出雾量、雾索长度都可调。

二、超声波干雾系统：

超声波干雾抑尘系统采用模块化设计技术。由干雾抑尘机、喷雾器组件、空压机、储气罐、水气连接管线系统和自动控制线路组成。

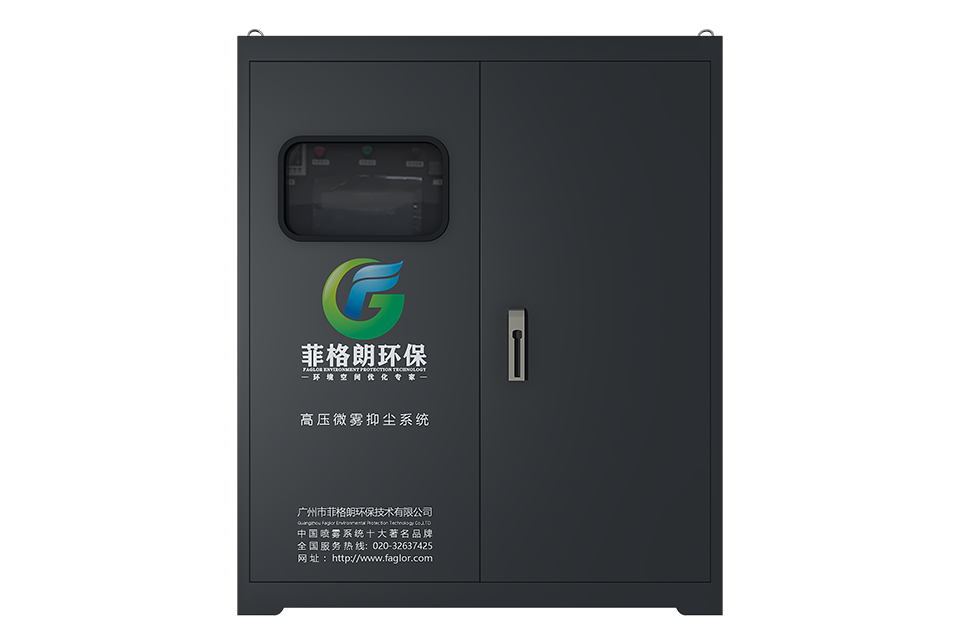

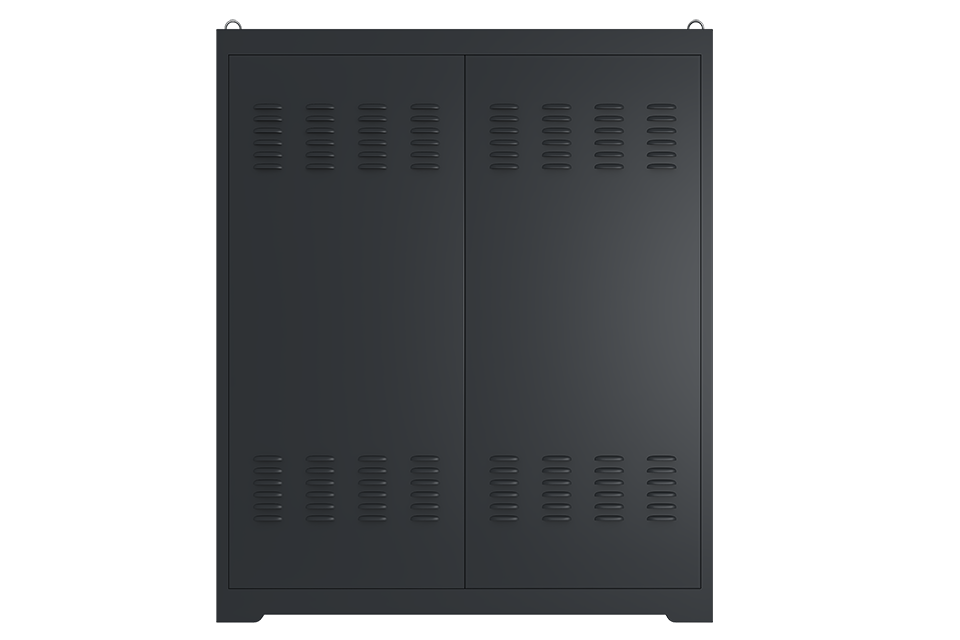

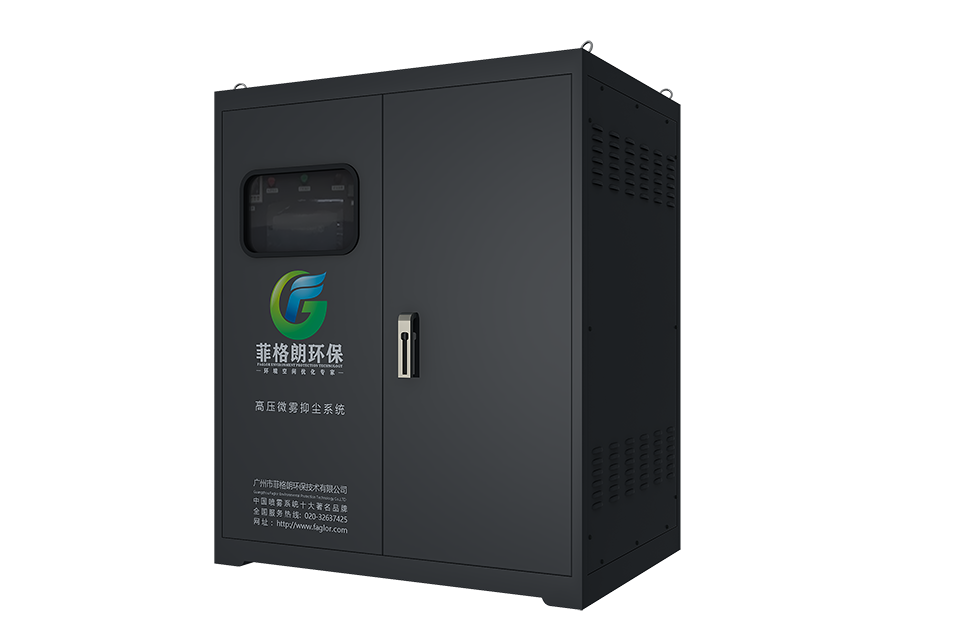

(1)干雾抑尘机

将气、水过滤后,按开关程序控制电磁阀打开或关闭,经管道输送到喷雾组件中, 实现喷雾抑尘。

(2) 电控系统

电控系统是干雾抑尘装置的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动 2 种操作模式, 在自动操作模式时, 可自动接收远程触发信号启动或停止喷雾器喷雾; 在手动模式,操作人员可以按压操作按钮启动或停止喷雾器喷雾。用户还可以通过 PLC 设置接口或触摸屏修改喷雾时间、周期等。

(33) 喷雾组件

接收由干雾机输送来的气、水并将其转化成水滴直径为 1~ 10 μm 的干雾, 按干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时, 使粉尘颗粒相互粘结、凝聚而变大, 并在自身的重力作用下沉降, 从而达到抑尘的作用。

(4) 水气连接管线

将干雾机、喷雾组件、气源、水源等用不同管径的管及管件按要求连接起来。

(5) 自动控制线路

将干雾机与皮带开启控制信号连接, 以便实现自动控制。

（6）储气罐

储气罐的作用是当空压机的排气量不能满足干雾抑尘系统瞬时排量要求时，先将螺杆式空气压缩机排出的压缩空气储存起来，以便满足干雾抑尘机的瞬时用气量。储气罐上面有个球阀和安全阀、并保证它们的密封。

（7）空压机

选用螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。
