菲格朗喷雾除臭法：

高压泵将经过滤后的除臭液（按要求稀释配比好的NEW BIO-C脱臭液）加压至所需压力（一般为4-8Mpa），经耐高压管道系统通达特制的喷嘴雾化高速喷出，形成1~10um的微细除臭粒子，充分与异味、臭味气体分子接触，脱臭过程为先破坏水分子被膜，再将其中的恶臭粒子加以捕捉，然后通过脱臭液的本身的功能促进有益菌生长，将污染物质分解、乳化，并促进氧化而达到长期稳定脱臭的目的。这就是高压喷雾除臭塔工作的全过程。（如图）

2.2负压收集法：

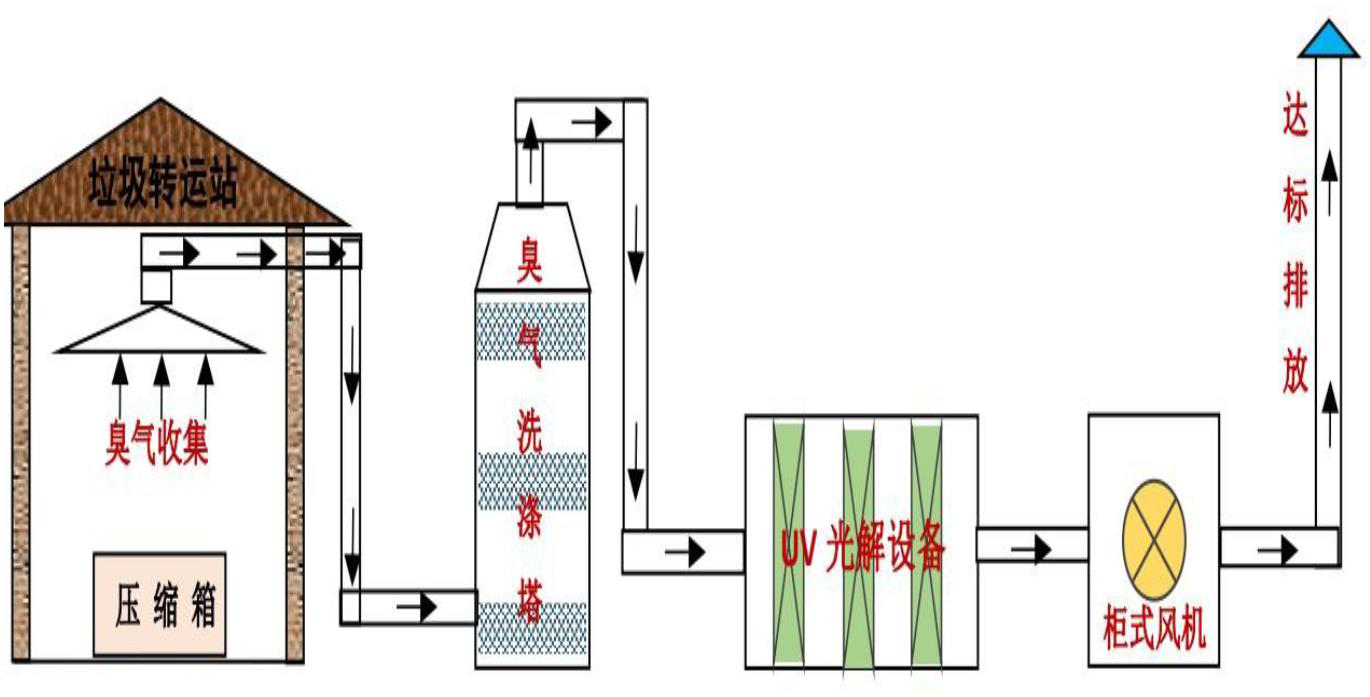

 臭气由风管引入喷淋净化塔，经过真料层，废气与药剂进行气液两相充分接触吸收中和反应，臭气经过净化后，再经除雾板脱水除雾后由风机排入UV光解设备，光解设备通过紫外杀菌臭氧杀菌等工序处理完排放到大气中。吸收液在塔底层经水泵增压后在塔顶喷淋而下，最后回流塔底循环使用。净化后的臭气达到排放标准。（如图）

三、产品介绍

3.1菲格朗喷雾除臭系统

3.1.1菲格朗喷雾除臭系统的工作原理：

是利用高压泵将经过水处理系统净化过得再加入微生态除臭液的水加压并配以高压气体，经过管路传送至喷嘴气水混合雾化，雾滴的直径仅为1-15μm，这些微小的雾化颗粒能长时间漂浮在空气中，漂浮在空间，这些微雾因加入除臭或消毒液，又因为水雾是要蒸发成水蒸气的，水蒸发需要吸收热量，所以在夏季又可以起很好的降温效果。

3.1.2喷雾除臭装置性能特点

①、除臭效果好: 雾细，高压喷雾喷嘴每秒能产生50亿个雾滴，雾滴的直径仅为1~10um，不会形成水滴。

②、节能性: 耗电量低，是传统喷淋、离心式、气水混合除臭设备的1/10-1/100。

③、可靠性: 高压微雾加湿器主机采用工业型高压泵，可24长期连续运转，喷嘴及水雾分配器无动力易损部件。主要部件采用国产优质或国外原装进口（可根据客户要求调整），品质保障；水源精细过滤，杜绝喷嘴堵塞；可调节喷雾时间及间隔时间。

④、此设备建设成本低，自动化程度高，运行费用低，无需添加剂和多次补充营养液。

⑤、本产品双层结构，夹层填充有保温材料，适于寒冷天气运行，内层并设有防腐层。

3.1.3、高压喷雾除臭机使用条件
⑴、环境温度：1-40℃
⑵、环境湿度：≤85%
⑶、给水水质：自来水、净化水或同类水
⑷、给水压力：≥0.1MPa
⑸、给水温度:4-50℃

3.1.4、喷雾除臭装置适用范围

①、市政行业：适用于餐厨垃圾处理站、垃圾中转站、城市垃圾处理厂、粪便处理厂、城市污水处理厂、污水收泵站、格栅间、污泥池、污泥处理间、等产生的H2S、硫醇、硫醚类、氨及胺类等恶臭体；

② 、工厂企业：适用于喷涂、橡胶厂、轮胎厂、造纸厂、食品厂、烟草、印刷、养殖场、化工及生产过程产生苯类、酯、醇、酮、醛、酚汽油等场合。

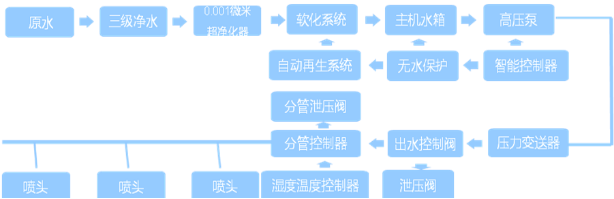

喷雾系统组成

l）、高压喷雾除臭装置采用工业高压陶瓷柱塞水泵，可24小时连续不停运转，稳定可靠，耐用性强。整合进口变频技术，自动调节变频电机转速稳定管路压力，使路压力，使系统运行稳定，节能。
2）、控制单元
   PLC控制，全自动24小时循环预约喷雾时间设定。无水感应断电保护元件。也可采用时间控制的方法，可调节喷雾时间:199min及间隔时间:3-99min。以上控制功能按客户要求单独配套。
3）、高压传输单元
   采用耐压软管（高压PE管、高压尼龙管）或硬管（铜管、高压不锈钢管）。管道连接件与管路之间连接采用无螺纹机械密封连接，管路保持稳定高水压，不易结垢。高空吊索安装，灵活简便，安装时不影响车间设备正常运转。
4）、喷雾单元

可根据用户不同要求，选取不同孔径，不同材质的超细微雾喷嘴。一套系统喷嘴数按（20-320个）配置。如不锈钢钛喷嘴、陶瓷超硬喷嘴等。雾化喷嘴可360度旋转安装，随意调节角度满足安装要求。安装方便、快捷。

5）、水路处理单元
喷雾器配单组进水过滤器、自动调压安全阀、工作压力表。设备可配套大容积水箱，水箱进水口与出水口安置大型过滤器，杜绝喷嘴堵塞。

菲格朗给您提供：
提升企业形象：达到新鲜纯净的空气要求。
更具吸引力：造雾系统工程采用高效防疫消毒设备，压力大、马力足，使药液喷充范围广，面积大，药效持续长久，省工、省时、省药，高科技产品。
减少能耗：消灭垃圾场所孳生的蚊蝇、繁殖的细菌；果树林木夏季病虫肆虐、病害蔓延，喷洒农药；公共卫生场所异味刺鼻、腐化空气，进行消毒除臭；畜禽疫病（口蹄疫、霍乱、禽流感等）流行区域的防疫、消毒；进出疫区的车辆消毒，可安装在公路道口及收费站区域，进行无人操作消毒。

3.1.5、喷雾除臭装置主要技术参数



设备型号	规格尺寸（单位mm）			流量(L/min)	装机功率(Kw)	工作压力（MPa）	可供喷嘴（个）	设备重量(Kg)
	L(长)	W（宽）	H(高)
FGL-WS04	700	550	900	4	1.5	4～14	30	320

3.1.6、喷雾系统组成

l）、高压喷雾除臭装置采用工业高压陶瓷柱塞水泵，可24小时连续不停运转，稳定可靠，耐用性强。整合进口变频技术，自动调节变频电机转速稳定管路压力，使路压力，使系统运行稳定，节能。
2）、控制单元
   PLC控制，全自动24小时循环预约喷雾时间设定。无水感应断电保护元件。也可采用时间控制的方法，可调节喷雾时间:199min及间隔时间:3-99min。以上控制功能按客户要求单独配套。
3）、高压传输单元
   采用耐压软管（高压PE管、高压尼龙管）或硬管（铜管、高压不锈钢管）。管道连接件与管路之间连接采用无螺纹机械密封连接，管路保持稳定高水压，不易结垢。高空吊索安装，灵活简便，安装时不影响车间设备正常运转。
4）、喷雾单元

可根据用户不同要求，选取不同孔径，不同材质的超细微雾喷嘴。一套系统喷嘴数按（20-320个）配置。如不锈钢钛喷嘴、陶瓷超硬喷嘴等。雾化喷嘴可360度旋转安装，随意调节角度满足安装要求。安装方便、快捷。

5）、水路处理单元
喷雾器配单组进水过滤器、自动调压安全阀、工作压力表。设备可配套大容积水箱，水箱进水口与出水口安置大型过滤器，杜绝喷嘴堵塞。

菲格朗给您提供：
提升企业形象：达到新鲜纯净的空气要求。
更具吸引力：造雾系统工程采用高效防疫消毒设备，压力大、马力足，使药液喷充范围广，面积大，药效持续长久，省工、省时、省药，高科技产品。
减少能耗：消灭垃圾场所孳生的蚊蝇、繁殖的细菌；果树林木夏季病虫肆虐、病害蔓延，喷洒农药；公共卫生场所异味刺鼻、腐化空气，进行消毒除臭；畜禽疫病（口蹄疫、霍乱、禽流感等）流行区域的防疫、消毒；进出疫区的车辆消毒，可安装在公路道口及收费站区域，进行无人操作消毒。

3.1.7、菲格朗主机配置说明

我司高压喷雾除臭设备主要核心部位电机柱塞泵两大块，

1、电机采用欧洲原装进口ＡＢＢ电机中外合资品牌，行业国际大品牌电机表现为低噪音、低振动，高性能的防护等级；

2、柱塞泵采用欧洲意大利进口INTERPUMP品牌柱塞泵，其高性能在全世界行业中得到客户的认可，一流的品质和技术造就菲格朗造雾主机性能的稳定；

3、喷雾喷头，我司采用意大利进口INTER撞针式喷嘴，喷头壳体采用优质不锈钢喷片,具有耐腐蚀性、耐热、耐低温等卓越质量；

4、冷雾系统配件高压喷头座、高压三通、高压末端堵头直喷、高压90度弯通等我司采用优质304不锈钢材质，可承受0-70bar工作压力，耐压能力是塑料管和铝塑管的几倍乃至几十倍；

3.1.8、系统及配件参数



系统参数



序号	名称	数量	单位	技术参数	配置		图片
1	雾森系统主机	1	台	18L/Min 380V/50Hz 3.0kw	意大利INTERPUMP柱塞泵泵,欧洲进口ABB电机,缺水保护、泄压回水装置、时间控制，手动自动双工模式
2	红宝石撞针喷嘴	1	只	10/24，0.145L/Min/70kg，8.7L/H FGL-SR-2D过滤喷嘴，防堵塞
3	卡套式顶喷	1	个	3/8-Ф9.52-10/24
4	卡套式三通	1	只	3/8-Ф9.52-10/24
序号	名称	数量	单位	技术参数		配置	图片
5	卡套式转换阀接	1	套	3/8-Ф9.52
6	卡套式90°内外管接	1	套	3/8-Ф9.52
7	高压不锈钢盘管	1	米	Ф9.52，防爆200Bar

3.2、负压收集排风、引风除臭系统

根据垃圾转运站使用运行情况，通过轴流风机与对应除臭区域的进风口的开闭情况，达到除臭目的。

3.2.1、性能要求

（1）提供的风机应具有高效、节能、防腐蚀、低噪声、寿命长的特点。采用变频调速方式，风量可调。

（2）除臭系统引风机需与对应除臭设备配套供应。风机额定风量以 20℃、湿度为 65%为准，总绝对效率应不低于 80％。

（3）排风机压力应满足包括以下方面的压力损失：

a.考虑臭气收集风管的管道风压损失。

b.末端植物提取液喷淋塔洗涤除臭的阻力。

c.处理后尾气至排放筒排放口的风压损失。

（4）需适应于腐蚀性空气条件下的长期 24 小时连续运行。

（5）引风机必须设置防振垫，隔振效率应≥80％。

（6）排风机与进风阀应设置弹性接头（柔性连接），避免风机的正常震动影响风管及除臭设备，该进风阀的调节范围为 50-100%。

1）、引风机参数表（轴流风机）

轴流风机	额定功率	处理风量	风压	材质	数量
	0.25Kw	1200-1740m³/h	≥200Pa	碳钢	6台
备注	投标人提供	风机风压应保证与设备和风管压力损失相匹配并留有一定富余量



2）、排风机参数（变频离心风机）

变频离心风机	功率	处理风量	风压	材质	数量
	7.5kw	12000m³/h	1100-1200pa	碳钢	1台
备注		风机风压应保证与设备和风管压力损失相匹配并留有一定富余量

（7）电动机：采用变频电动机。

（8）防护等级 IP55，电流 380V、 3 相、50HZ，F 级绝缘，B 级温升。3.2.2 ：预处理+生物喷淋净化塔

（1）处理风量：12000m³/h

（1）预处理装置：尺寸：500*500mm*2000mm；材质：PP；厚度：10mm，带观察孔、清洗装置。

（2）喷淋塔规格：尺寸：2350*1850*2100mm厚度：10mm；材质：PP；厚度：塔底10mm，塔身 10mm；含初效过滤系统。

（3）停留时间：≥2s；泛点气数：≥3m/s；

（4）除雾层：丝网除雾器，不锈钢 304 材质，除雾旋流板；除雾球材质 PVC，数量300 个；

（5）喷淋层：实心锥旋流喷嘴，流量：1 L / m i n ；数量：1 2 个；管件：进水配管: P P 6 ' ；进水支管:PP 4'；

（6）填料层：尺寸：φ50mm；材质：PVC 多面球/2000 个；填料压降:≤1000Pa/m；

（7）综合循环系统：污泥隔离装置：孔径：2mm，带过滤网，管径：75mm；

（8）水位实时监测仪器：电源：24V，2 点液位控制浮球，材质：不锈钢 304，尺寸：550*30mm；

（9）循环泵：380L/min，扬程：20m，功率：1.5kw，供压：380V 50Hz。低噪音和震动，泵罩的位置加消音棉，防震垫；

（10） 生物加药计量泵：加药:自动;配比:任意;工作温度:0-70℃;过滤器:200目；

（11） 生物药箱：可自动按设定比例配比，具有自动控制液位计过滤功能。尺寸：300*300*300mm，带缺液报警装置，电源：24V；

（12）综合循环系统： 生物水箱 PH 监测仪： 测量范围： PH（ 0-14PH）； ORP(-1000-1000mV);测量精度：±0.02PH；±1mV；温度范围：0-100℃；NTC10K；电源 220V

（13）液位控制器：互锁浮球液位控制,材质:PVC、PP

（14）尺寸：Φ500mm*6385mm；材质：pp；角铁护架，尺寸：600*600*6000mm

（15）对水质要求低，可以采用厂区的中水；

（16） 设循环水箱，循环水箱安装补水、排水电磁阀及液位计，以时间为节点进行循环水的自动补换；

（17）设备的使用寿命≥10 年；

（18）设备末端必须考虑给出口废气除湿，脱水率在 85%以上以保证洗涤液不会带入下一处理单元。喷淋装置由管道、喷嘴、水泵等构成，进入壳体内部的部分和各阀门的主要部位用耐腐蚀的材质。且喷嘴（304）在设置时，考虑均匀洒水问题，采用不易堵塞、维护管理方便的喷嘴。

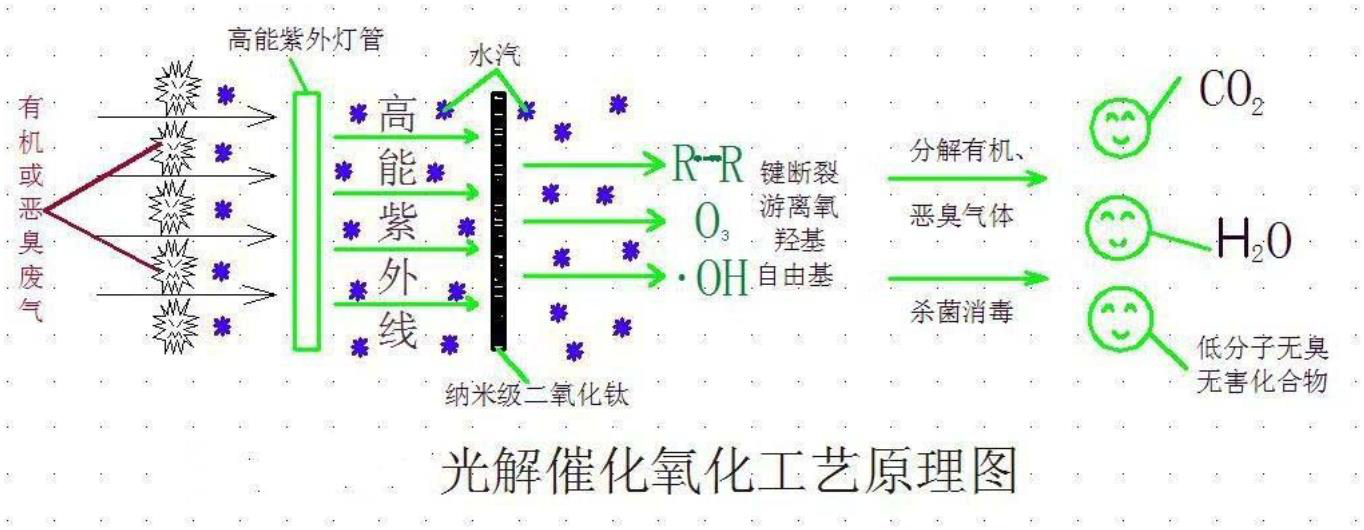

3.3 ：UV 光解装置介绍

（1）处理风量：12000m³/h；

（2）规格：1.0*1.06*1.2，功率 3KW；

（3）材质：不锈钢 SUS304，

（4）阻力：≤250pa；

（5）电源：AC220V/50HZ，

3.3.1、净水系统

超滤系统，要求常用净水系统，经济实惠，适用于大多数用户的水质，安装维护方便，三级 PP 棉过滤+UF 超滤。净水系统具体参数：

①型号：2000L/h；

②技术参数：3 级PP 精密过滤；

③材质：不锈钢；

3.3.2、加药泵

要求全自动进口隔膜加药泵，起到为整个系统进行药液添加和配比的功能，多种规格，多种比例，可灵活调节，寿命长。

比例范围：0.2%-2%，流量范围：10 升/小时 -5000 升/小时，工作压力：0.2-10bar，原液注入流量：0.02 升/小时-100 升/小时，工作温度：5-50°，稀释精确度：95%以上加药泵具体参数：

（1）功率：0.75KW；

（2）技术参数：0.2％–2％；

3.3.3、触摸屏

①规格：内置 12 入/8 出（继电器）；

②尺寸：7 寸；

③供应商：日本三菱、西门子；

3.3.4、管路与喷嘴

管路：低压工作，采用普通市政水管即可满足高效能的喷雾除臭效果。

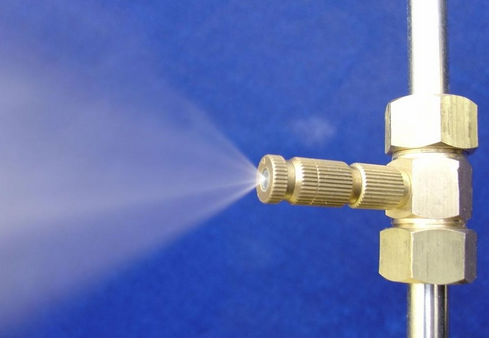

喷头：

（1）喷嘴需精确控制空气和水的混合比例,实现气液混合雾化。

（2）喷雾装置由空气帽和液体帽组成,通过自吸或压力将液体供给喷嘴,液体和压缩气体在喷嘴内部混合,产生几十微米直径的雾点,发挥极佳的雾化效果;

（3）可通过增加气体压力或降低液体压力得到更细微的喷雾。

（4）需采用特质不锈钢二流体喷头，永不堵塞，使用寿命长，免维护，喷嘴使用寿命≥30 年以上，雾颗粒大小任意调节。

（5）要求对于供水、供气管路耐压要求低，不会出现管路爆裂现象。

（6）利用压缩空气的通断，可以控制喷嘴阀芯（即气动针阀）的往复运动，喷嘴阀芯前端与前盖上的出水口相配的细针可以将出水口的水垢和积尘迅速的清除掉。每支喷嘴每小时的喷雾量为 3kg-30kg，雾粒直径约为 5-10μm。

3.3.5、材料要求

（1） 所有材料应达到国家及行业相关标准，耐腐蚀，尤其是耐硫化氢腐蚀，智能喷雾除臭主机及其他采购人认为必须的部件必须采用全不锈钢 304 材料。

（2） 供应商应选用著名品牌的优质电气元器件。供应商应提供安装用的所有紧固件(包括不锈 u 钢预埋地脚螺栓、螺母、垫圈等与该项目有关的一些配品配件) ，并应符合一般技术规定的要求。

3.3.6、其他要求

1、垃圾转运站废气集中处理系统：包括智能喷雾除臭系统主机、自动配药比例泵、三级棉净水器、除臭喷头、喷雾管路。以及支吊架的制作安装与调试；

2、除臭装置电气控制系统，包括、PLC、配套电器、控制开关、通信接口、电气线路及支吊架等的制作安装与调试；

3、智能喷雾除臭系统安装后，可有效的去除泵房内散溢的臭气，减小对周边环境的影响。

4、智能喷雾除臭系统配备自动补水系统，缺水保护系统，过载保护系统，相序保护系统，电脑编程多项订制控制系统，缺药保护功能，气压保护功能，一周时间预定时控制功能，密码保护功能，授权保护功能

5、高效的除臭装置， 配以科学的喷雾覆盖比是除臭工艺的关键环节。因此，供应商必须根据垃圾转运站除臭需要，合理布置喷雾除臭系统喷头位置获得最佳的除臭效果。

3.5、除臭药剂

3.5.1植物药剂：重金属检测：铅＜5.0mg/kg，砷＜5.0mg/kg，汞＜0.2mg/kg，甲醛＜18mg/kg，PH：5.5—7；经过《急性毒性试验》的急性毒性分级标准，属实际无毒物质；经过《急性眼刺激试验》不属于含刺激性药剂。



3.5.2生物药剂：重金属检测：铅＜5.0mg/kg，砷＜5.0mg/kg，汞＜0.2mg/kg，甲醛＜18mg/kg，PH：5.5—7；经过《急性毒性试验》的急性毒性分级标准，属实际无毒物质；经过《急性眼刺激试验》不属于含刺激性药剂。



四、除臭系统技术参数

1、净化塔 外形尺寸：2350*1850*2100mm，材质：PP，厚度：10mm，风阻：≤800pa，处理风量：12000m³/h，含初 效过滤系统.

2、喷淋循环泵 流量：380L/min，扬程：20m，功率：1.5kw，供压：380V 50Hz。

3、填料 规格：φ50mm，材质：多面球、PVC。

4、除雾系统 类型：丝网除雾器，不锈钢 304 材质

5、UV 光等离子设备 尺寸：1.0*1.06*1.2m，材质：不锈钢 SUS304，功率：3.0kw， 电源：AC220V/50HZ，处理风量：12000m³/h。

6、净化塔配药装置 可自动按设定比例配比，具有自动控制液位计过滤功能。

7、风机 流量：12000m³/h，全压：1200Pa，功率：7.5KW，安装要求：进出口须软连接、机座有隔音减震，风机噪音：≤75dB。

8、高压柱塞泵 流量：4L/min ，电压：380V，功率：0.75kw，工作压力：7Mpa，材质要求：304 不锈钢。

9、自动配药装置（含比例配比泵） 比例范围：0.2%-2%，流量范围：10 升/小时 -5000 升/小时，工作压力：0.2-10bar，原液注入流量：0.02 升/小时-100 升/小时，工作温度：5-50°，稀释精确度：95%以上。

10、高压清洗机 流量：6L/min，额定压力：1.1MPA，功率/电压：1.8kw/220V,50HZ，可移动式洁净设备。

11、空气监测模块 VOC 臭气总量实时监测，随时查看站点除臭效果。

12、现场实时声像监控 视觉氛围：F2.0光圈，132度广角；分辨率：1080P 视频帧率：30FPS；语音功能：全方向麦克风；工作温度：-10-50 度；电源输入：5v/2A 。

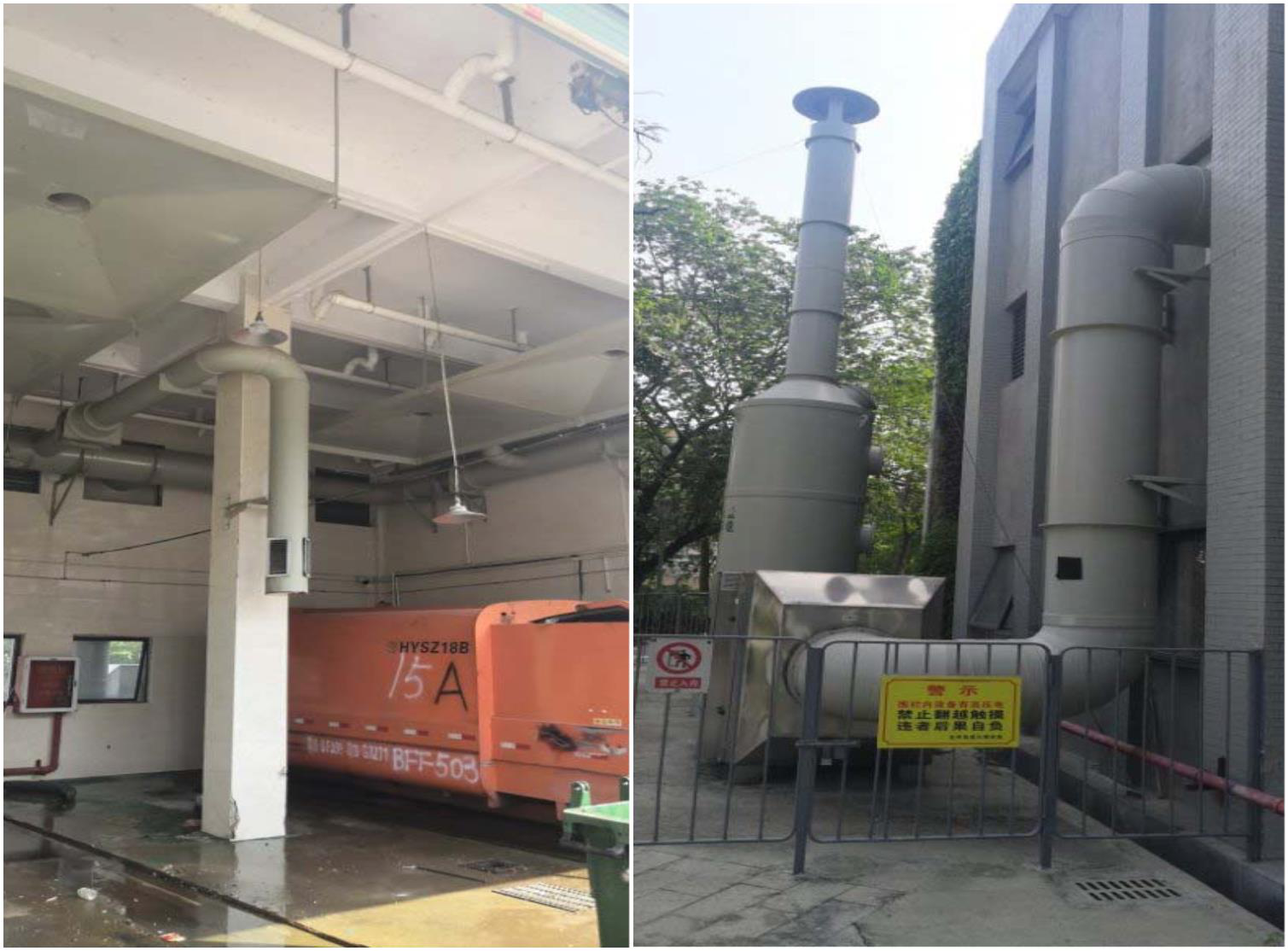

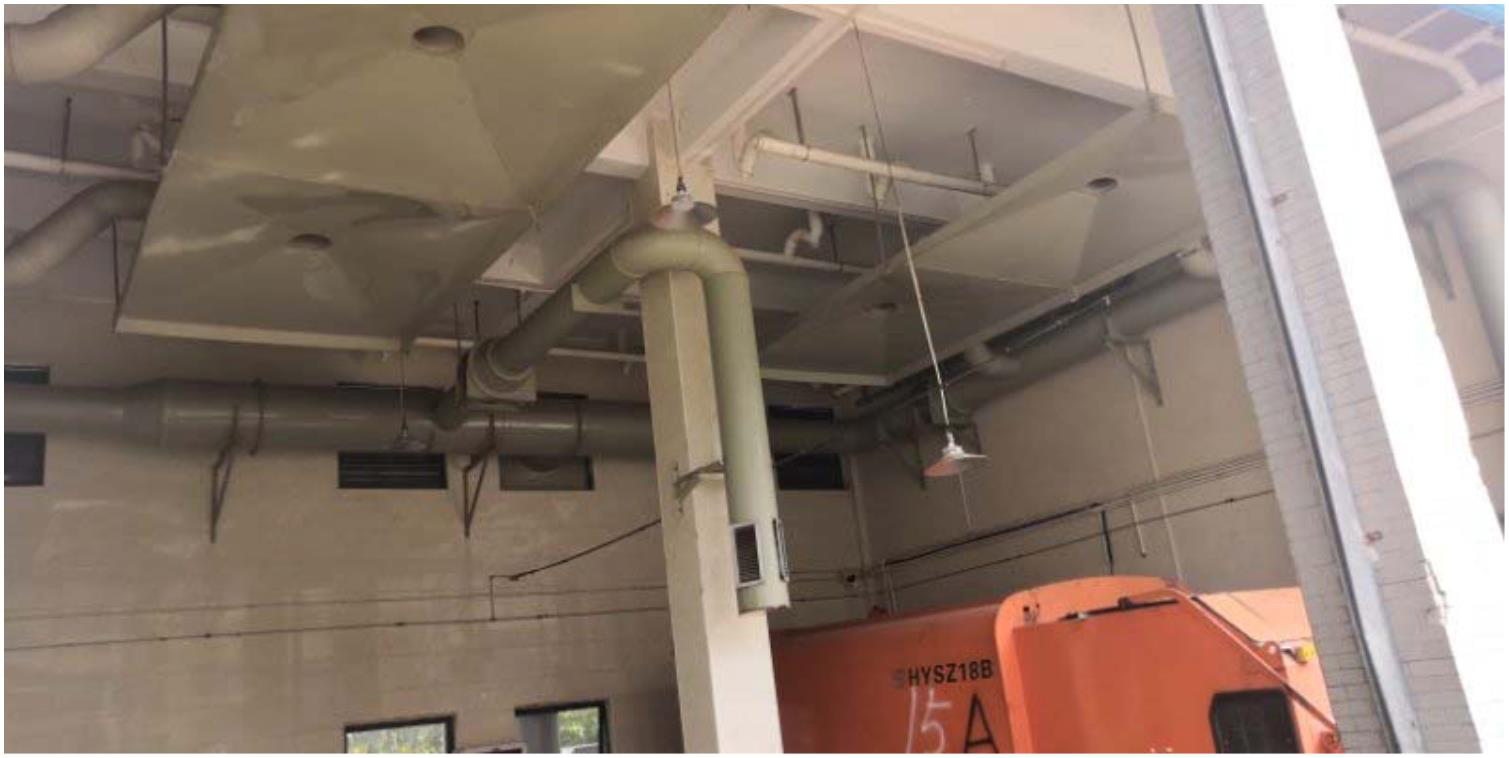

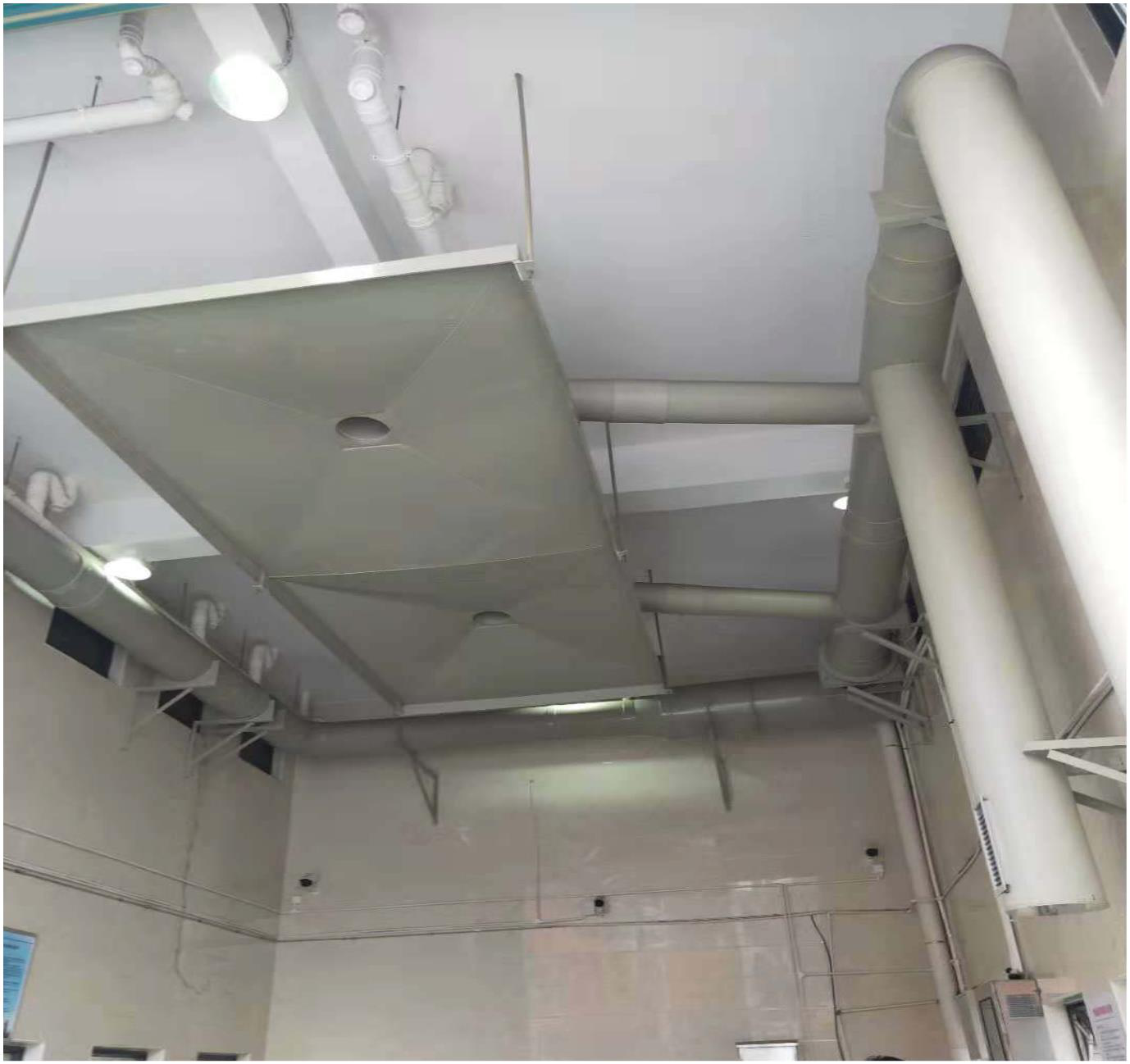

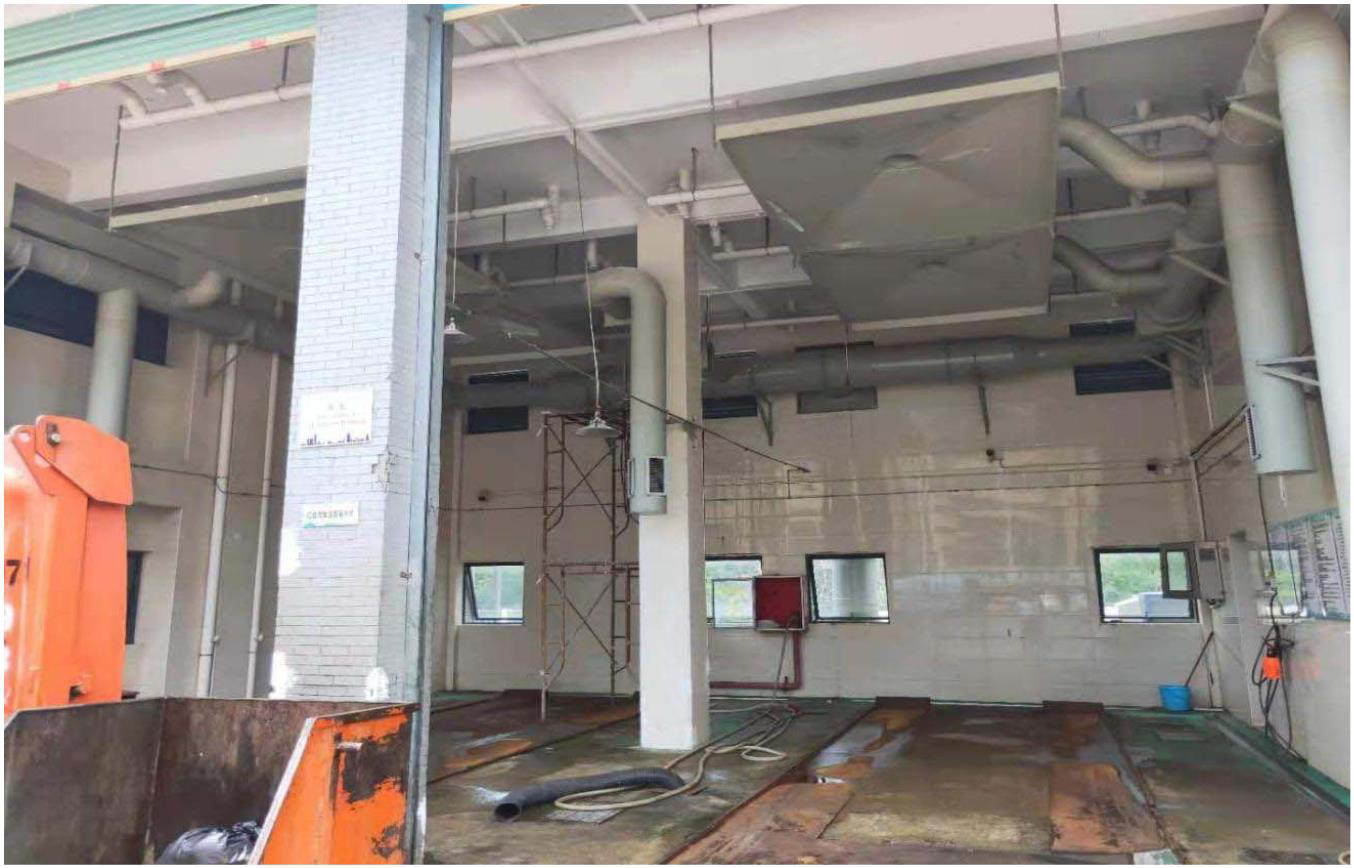

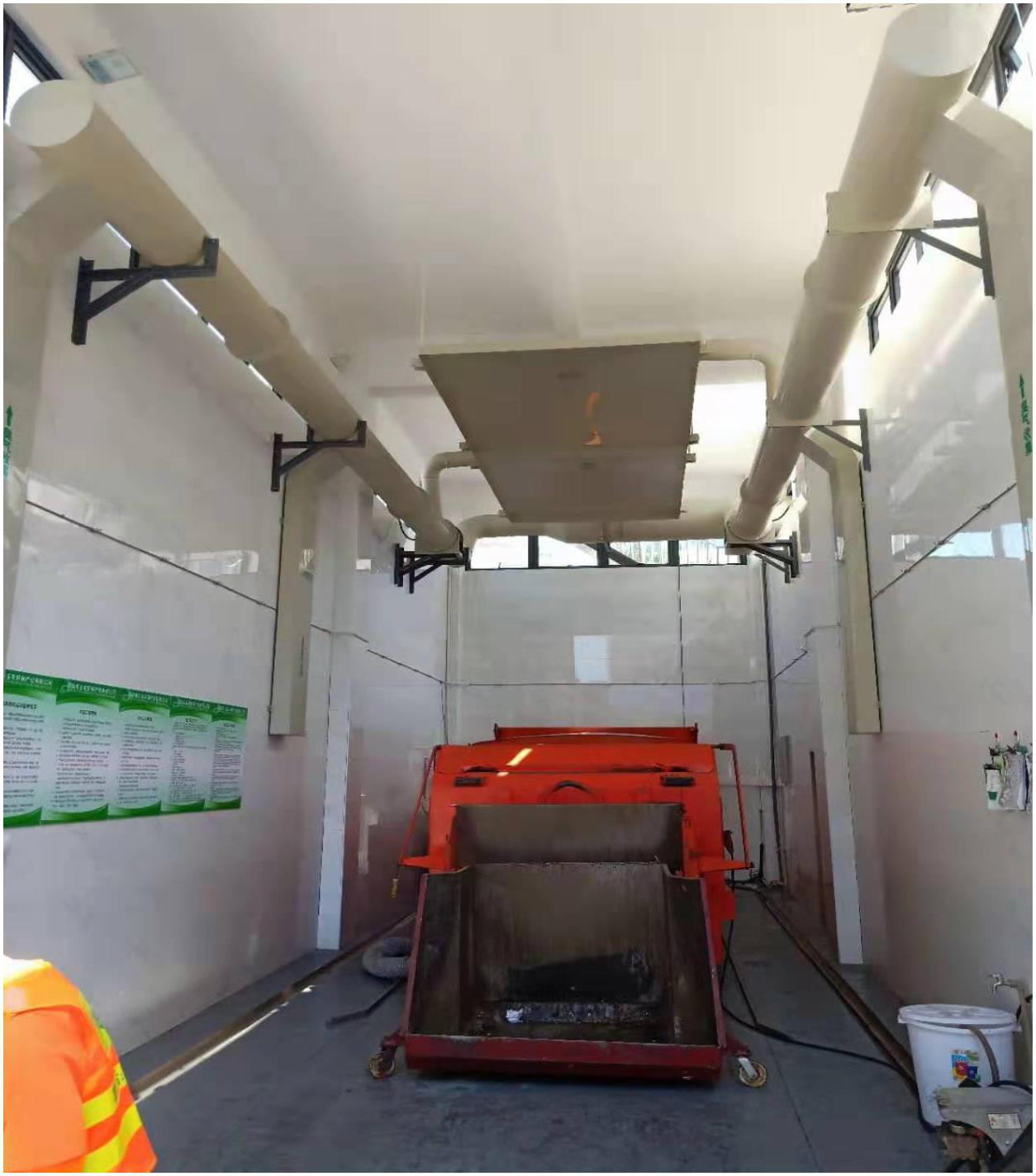

垃圾站工程案例图
